管理番号：4857

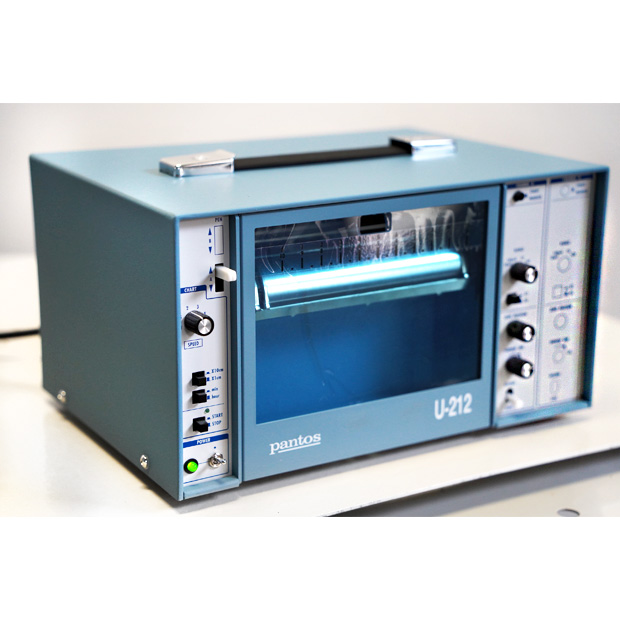

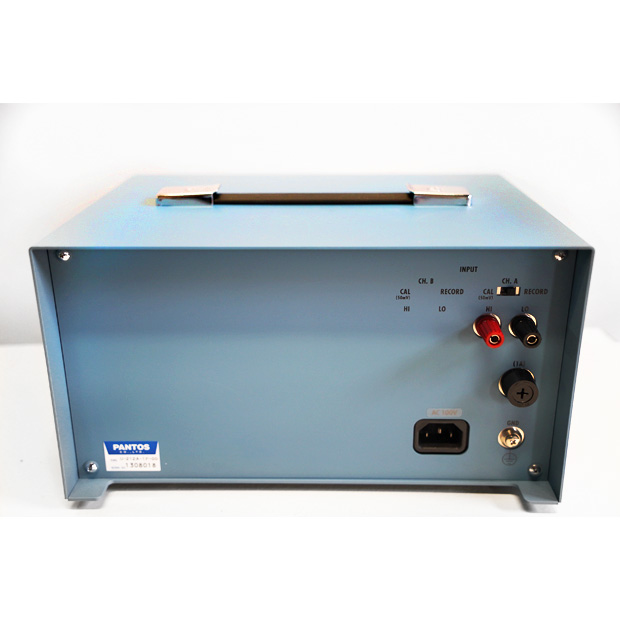

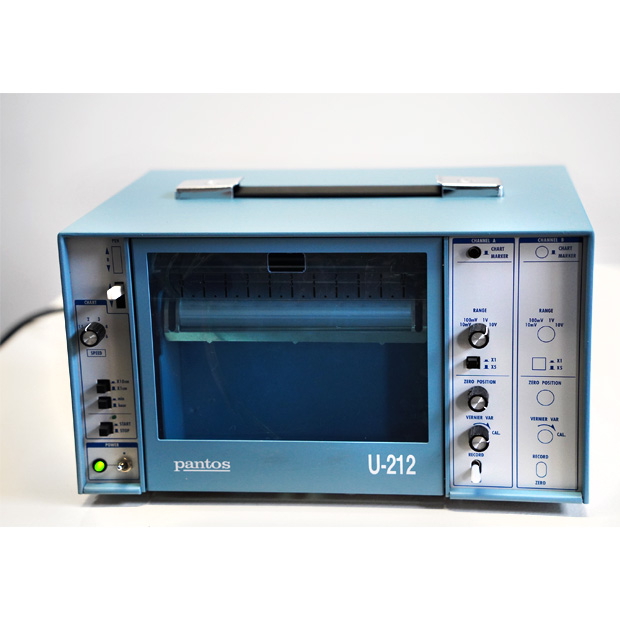

記録計 ユニコーダー U-212A（00仕様）
メーカー名
パントス
型式
U-212A（00仕様）
年式
2019年1月
付属品
・記録ﾍﾟﾝ NDA-5R
・記録紙 No.12002Z40
・記録紙 No.12002Z40
取扱説明書
あり
備考
・在庫数：2台
仕様
■ﾁｬﾈﾙ数：1
■記録方式：自動平衡実線記録方式
■有効記録幅：120mm
■ﾍﾟﾝ走行時間：0.5sec以下
■基準点：記録紙右端
■ｾﾞﾛ点調整範囲：基準点より＋100%
■ｾﾞﾛ点ﾁｪｯｸ･ｽｲｯﾁ：付属する
■測定範囲：10／50／100／500mV,1／5／10／50V(8ﾚﾝｼﾞ)
■測定範囲微調整器：付属する

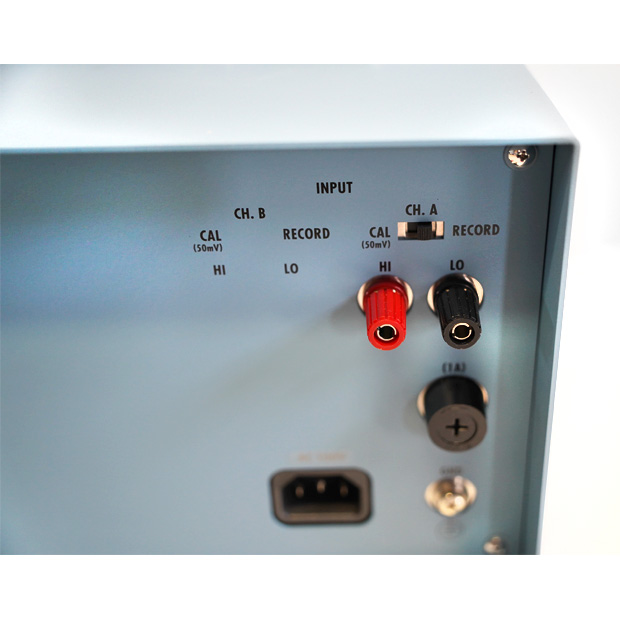

■入力方式：ﾌﾛｰﾃｨﾝｸﾞ
■入力抵抗：1MΩ(一定)
■許容信号源抵抗：10kΩ以下
■直線性：±0.4%
■不感帯：±0.2%
■精度：±0.6%(23℃)
■ﾚﾝｼﾞ間誤差：±0.4%(23℃)
■記録紙速度：1／1.5／2／3／4／6／10／15／20／30／40／60cm／min,cm／h
24段23速(1cm／minと60cm／hが重複します)
ｵﾌﾟｼｮﾝ ※外部信号による記録紙送り
■記録紙：No.12002Z40(長さ16m右基準)
■記録ﾍﾟﾝ：ｶｰﾄﾘｯｼﾞ式ﾌｧｲﾊﾞﾁｯﾌﾟ･ﾍﾟﾝ
■記録ｲﾝｷ色：ﾁｬﾝﾈﾙA-赤
■ﾍﾟﾝ･ﾘﾌﾄ：単独手動式
■校正電源：付属する 電圧50mV 精度±0.4%(23℃)、温度係数±0.007%／℃ max
■ﾄﾙｸ減少回路：付属する
■ｲﾍﾞﾝﾄ･ﾏｰｶ：重畳式 振幅±3.5±1目盛、時間0.2～0.4sec
■使用温湿度範囲：温度0～45℃、湿度30～85%
■電源：AC100･110･120･220･240V±10% 50／60Hz
■消費電力：平衡時約18VA、最大23.6VA
■絶縁抵抗：AC電源－ｼｬｼ(GND) 50MΩ以上(DC500Vﾒｶﾞｰ)
入力端子－ｼｬｼ(GND) 100MΩ以上(DC500Vﾒｶﾞｰ)
■耐ﾉｲｽﾞ特性：CMRR DC 120dB以上
AC(50／60Hz) 120dB以上
NMRR AC(50／60Hz) 40dB以上
■耐電圧：AC電源－ｼｬｼ(GND) AC1000V 1分間
入力端子－ｼｬｼ(GND) AC500V 1分間
■外形寸法(mm)：W280×D200×H150
■重量：約4.6kg
■記録方式：自動平衡実線記録方式
■有効記録幅：120mm
■ﾍﾟﾝ走行時間：0.5sec以下
■基準点：記録紙右端
■ｾﾞﾛ点調整範囲：基準点より＋100%
■ｾﾞﾛ点ﾁｪｯｸ･ｽｲｯﾁ：付属する
■測定範囲：10／50／100／500mV,1／5／10／50V(8ﾚﾝｼﾞ)
■測定範囲微調整器：付属する
■入力方式：ﾌﾛｰﾃｨﾝｸﾞ
■入力抵抗：1MΩ(一定)
■許容信号源抵抗：10kΩ以下
■直線性：±0.4%
■不感帯：±0.2%
■精度：±0.6%(23℃)
■ﾚﾝｼﾞ間誤差：±0.4%(23℃)
■記録紙速度：1／1.5／2／3／4／6／10／15／20／30／40／60cm／min,cm／h
24段23速(1cm／minと60cm／hが重複します)
ｵﾌﾟｼｮﾝ ※外部信号による記録紙送り
■記録紙：No.12002Z40(長さ16m右基準)
■記録ﾍﾟﾝ：ｶｰﾄﾘｯｼﾞ式ﾌｧｲﾊﾞﾁｯﾌﾟ･ﾍﾟﾝ
■記録ｲﾝｷ色：ﾁｬﾝﾈﾙA-赤
■ﾍﾟﾝ･ﾘﾌﾄ：単独手動式
■校正電源：付属する 電圧50mV 精度±0.4%(23℃)、温度係数±0.007%／℃ max
■ﾄﾙｸ減少回路：付属する
■ｲﾍﾞﾝﾄ･ﾏｰｶ：重畳式 振幅±3.5±1目盛、時間0.2～0.4sec
■使用温湿度範囲：温度0～45℃、湿度30～85%
■電源：AC100･110･120･220･240V±10% 50／60Hz
■消費電力：平衡時約18VA、最大23.6VA
■絶縁抵抗：AC電源－ｼｬｼ(GND) 50MΩ以上(DC500Vﾒｶﾞｰ)
入力端子－ｼｬｼ(GND) 100MΩ以上(DC500Vﾒｶﾞｰ)
■耐ﾉｲｽﾞ特性：CMRR DC 120dB以上
AC(50／60Hz) 120dB以上
NMRR AC(50／60Hz) 40dB以上
■耐電圧：AC電源－ｼｬｼ(GND) AC1000V 1分間
入力端子－ｼｬｼ(GND) AC500V 1分間
■外形寸法(mm)：W280×D200×H150
■重量：約4.6kg
税別価格
お問合せください
